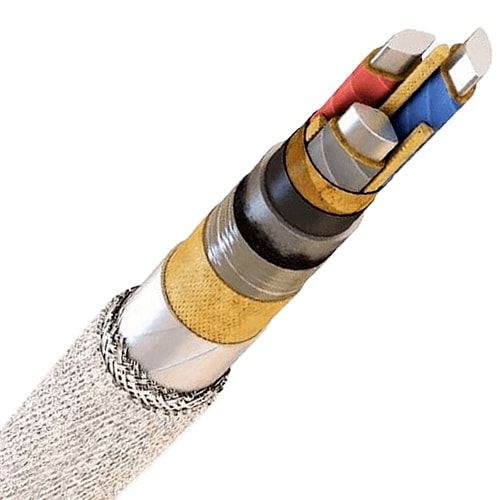

Силовые кабели с бумажной изоляцией

Силовые кабели с бумажной изоляцией применяются для передачи и распределения электрической энергии в стационарных установках. Конструкция включает токопроводящие жилы, пропитанную бумажную изоляцию, герметичные свинцовые или алюминиевые оболочки и защитные покровы. Данные кабели рассчитаны на длительную эксплуатацию в сетях переменного напряжения до 35 кВ.

Основные области применения

• Прокладка магистральных и распределительных линий в электрических сетях 635 кВ.
• Электроснабжение промышленных предприятий, включая цеха с тяжелыми условиями эксплуатации.
• Подземная и кабельная прокладка в туннелях, коллекторах и по эстакадам.
• Подключение мощного оборудования: трансформаторов, распределительных устройств, высоковольтных двигателей.
• Организация вводов на территории объектов энергетики и крупных производственных комплексов.

Типовые марки кабелей

• ААБ2л с алюминиевыми жилами, бумажной изоляцией, алюминиевой оболочкой, броней из двух стальных лент и наружным покровом.
• ААБл аналогичен ААБ2л, но с подушкой под броней.
• ААШв с алюминиевыми жилами, алюминиевой оболочкой, броней из оцинкованных стальных проволок и шлангом из ПВХ.
• АСБ с алюминиевыми жилами, свинцовой оболочкой и броней из стальных лент.
• АСБ2Л с алюминиевыми жилами, свинцовой оболочкой, броней из двух стальных лент и защитным покровом.
• АСБл с алюминиевыми жилами, свинцовой оболочкой, броней из стальных лент и подушкой под броней.

Нормативная документация

• ГОСТ 18410-73

Технические параметры и доступные варианты

Ключевые параметры включают номинальное напряжение, количество и сечение жил, материал оболочки и тип бронепокрова. Конструкция обеспечивает высокую электрическую прочность и стойкость к механическим воздействиям.
